关于开关电源的布线介绍

2020-04-08

次

现在市场上面有很多的开关电源，而每款开关电源的型号和功率都不一样。甚至每款开关电源的重量都不一样。那是因为每款开关电源的用途不一样，所以开关电源的型号，功率，重量都不一样。而开关电源可以使用在各种电子产品上面。因为开关电源的用途比较广泛。所以人们都比较喜欢用开关电源。人们喜欢用开关电源但是开关电源怎么布线啊！开关电源布线有什么要求啊！下面和小耳朵--安防电源厂家一起来看看：

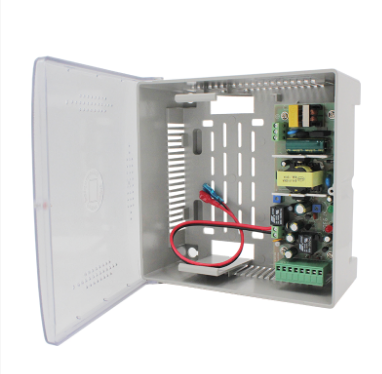

安防电源

布线过程中有很多种，首先讲开关电源布线的首要部分就是布局。布局很重要所以大家一定要注意看。

1、开关电源布局：脉冲电压连线要短一点。输入开关管到变压器的连线。输出变压器到整流管连接线。脉冲电流环路尽可能的小于输入滤波到变压器到开关管返回电容负，然后在技术输出部分变压器到整流管到电感到输出电容返回变压器电路中电容要尽快的跟开关电源接近。只要这样的话才会对开关电源没有如何损坏。如果处理不好的话会对供墨电感与变压器加上一个屏蔽。所以一定要处理好。

2、就是输出电容一般可以采用两只一只靠近整流管一只靠近输出端子。可影响开关段誉的输出纹波指标。两个小的电容可以相当于是一个大的电容。开关电源的发热器要和点解电容保持距离。这样可以延长开关电源的寿命。任何电子元器件都要保持距离这样可以使开关电源的寿命比较长。

3、控制部分要注意：高阻抗弱信号电路连线要短要像反馈环路，在处理的时候一定要避免它受到干扰，和电流取样信号电路。特别是电流控制型电路。如果处理不好的话就会对开关电源造成很大的损坏的。所以这个一定要注意。

上面就先给大家讲一下开关电源布线的首页部分就是布局。布局很重要就像盖房子扎地基是一样重要的。所以要了解开关电源是怎么布线的就要了解到开关电源的布线的首页部分就是布局。Z后小耳朵还是要提醒下大家：布局很重要的。如果布局布不好会对开关电源以后的布线造成很大的损坏的。
